Реакторы с железным сердечником

Промышленные реакторы с сердечником: виды реакторов с магнитным сердечником

Компания FdueG наработала богатый опыт в области проектирования и производства сухих реакторов с железным сердечником, с естественным воздушным, принудительным воздушным или водяным охлаждением.

Эта продукция разрабатывается для применения во всех секторах промышленности и подходит для особых рабочих условий или определенных нагрузок.

FdueG предоставляет разные типы реакторов с железным сердечником:

Сокращенное обслуживание

Долгая жизнь

Эффективность

Шунтирующие реакторы 70kV 305-265-215mH 320A 50Hz AN 11500kg FDUEG

Они компенсируют емкостный ток, присутствующий на сети, к которой они подсоединены, и используются для стабилизации напряжения.

Шунтирующие реакторы могут изготавливаться с разными положениями ответвлений, которые можно использовать для выравнивания динамических нагрузок в промышленных установках.

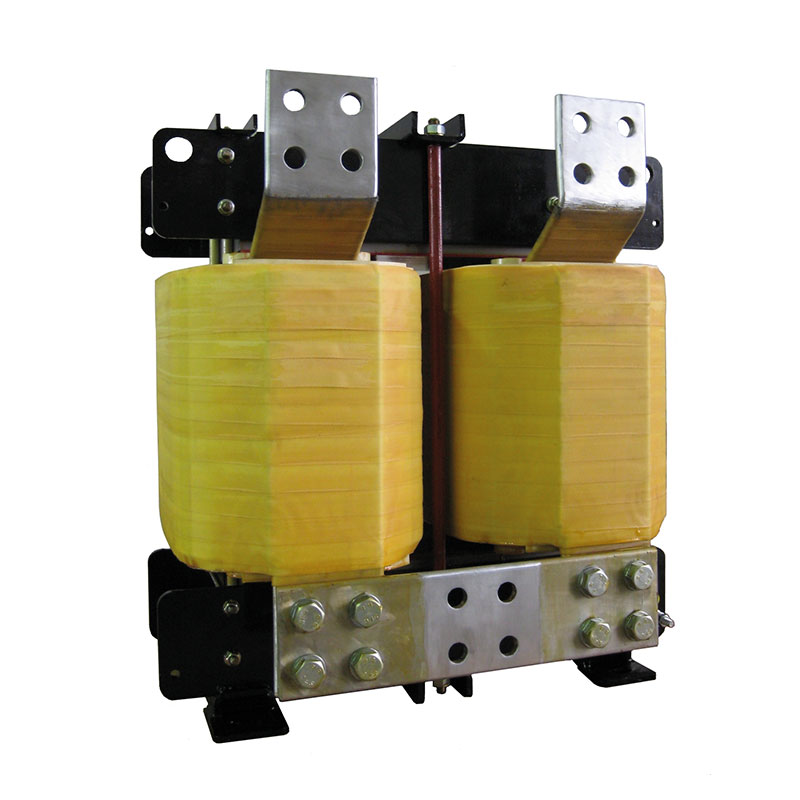

Межмостовые реакторы 0.312mH 3300A 300Hz AN 300kg FDUEG

Они балансируют и выравнивают выходной ток в системах с преобразователями переменного/постоянного тока, соединенных параллельно. Эти реакторы позволяют улучшить баланс системы, увеличив производительность группы преобразователей.

Реакторы фильтра 0.09mH 700A 50Hz AN 390kg FDUEG

Они сокращают или блокируют гармонику в сетях переменного тока. Реакторы фильтра часто соединяются с конденсаторами, они создают настроенный контур в системе для фильтрации гармонических токов кратных основному потоку, генерируемых компонентами силовой электроники, генераторами и т.д.

Эта категория представляет один из наиболее часто используемых реакторов, так как его можно применять во многих секторах промышленности.

Реакторы для преобразователей 0.308mH 68A 50-60Hz AN 9kg FDUEG

Когда они размещаются до установки перед преобразователями переменного/постоянного тока, их называют «линейными реакторами»: они выравнивают гармонику тока и ограничивают резкие изменения напряжения и силы тока в линии электропитания.

Когда они размещаются после преобразователя, их называют «выходными реакторами»: они сглаживают изменения и скачки напряжения; кроме того, они сокращают шум, благодаря электронной коммутации.

Использование реакторов соответствующего размера позволяет повысить производительность и сократить износ компонентов системы.

Сглаживающие реакторы 3.6mH 3000A DC ANWF 3260kg Ripple Sovrapposto Di 300A a 170Hz FDUEG

Они сокращают гармонические токи и переходные токи перегрузки (пульсация) в системах постоянного тока. Размер сглаживающих ректоров устанавливается, исходя из коэффициента гармоник, выраженного в силе и частоте наложенного тока в режиме постоянной нагрузки. Правильная конструкция сглаживающих реакторов позволяет сократить потери и повысить производительность системы.

Они используются для воспроизводства рабочих условий испытываемого оборудования. Они разрабатываются в соответствии с потребностями клиентов для конкретных условий применения, таких как испытание выключателей и конденсаторов, ограничение тока, коррекция коэффициента мощности или создание искусственной нагрузки. Реакторы для экспериментальных лабораторий обычно предусматривают широкий диапазон переключения ответвлений, комбинации соединения, прерывающуюся нагрузку или высокую силу тока.

Реакторы занулениятрансформаторы 24-50-125 25kVA 20000-400V Sovraccarico A 108kVA Per 60 Sec. AN 300kg FDUEG

Они соединяют нейтраль системы с землей, чтобы ограничить ток в случае замыкания между фазой и землей. Если реакторы имеют конструкцию, соответствующую рабочей установке, они сокращают или сбрасывают токи и, следовательно, сокращают потери, защищая другие компоненты системы и персонал.

Они ограничивают бросок пускового тока электродвигателей во время запуска. Реакторы запуска двигателя устанавливаются на линии электропитания только во время запуска. Они позволяют сократить бросок пускового тока в 5/8 раз, в зависимости от требований. Обычно достигается снижение до 2,5-3 раз от номинального тока.

Для получения дополнительной информации: Iron core reactors

Для получения дополнительной информации: Air core reactors

Download

Технические данные

 TYPE POWER FEATURES COOLING
Iron core reactors Fino a 50 kA Fino a 36  kV AN  —  AF – WF — ONAN
